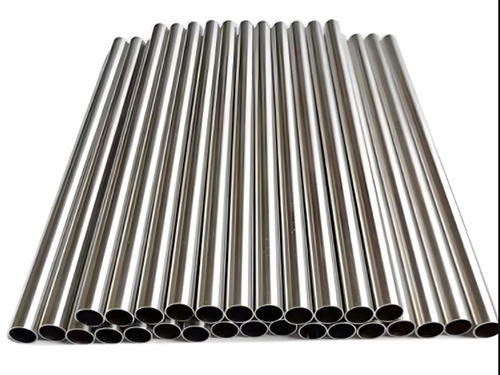

焊接密封用不銹鋼 EP（電解拋光）管的尺寸精度偏差范圍，主要取決于執行標準、管徑規格和應用場景（如半導體高純系統、衛生級、工業通用）。以下是關鍵參數的標準范圍與行業慣例：
一、核心尺寸公差標準對比
表格
標準 / 應用    外徑公差    壁厚公差    橢圓度    直線度
ASTM A269/A270（衛生級 / 通用）    ≤1 英寸：±0.005 英寸（±0.127mm）
>1 英寸：±0.015 英寸（±0.381mm）    ±10% 或 ±0.2mm，取較大值    薄壁管：≤0.5% 外徑    0.8mm/m
ASME BPE（半導體 / 高純）    ±0.03mm（精密級）    ±5% 壁厚    ≤0.3% 外徑    ≤0.1mm/m
GB/T 12771（工業焊管）    D1 級：±1.5%，Z小 ±0.75mm
D2 級：±1.0%，Z小 ±0.5mm    ±10% 壁厚    ≤0.8% 外徑    ≤1.0mm/m
高純焊接專用（行業高端）    ±0.02~±0.05mm（0.1%）    ±5%~±8% 壁厚    ≤0.2% 外徑    ≤0.1mm/m
二、關鍵參數詳細說明
1. 外徑公差（Z影響焊接密封效果）
常規工業級：
小口徑（<30mm）：±0.05~±0.10mm
中口徑（30-60mm）：±0.15mm
大口徑（>60mm）：±0.20mm 及以上
高純 / 半導體級：嚴格控制在 **±0.02~±0.03mm**，確保軌道焊接時管口完美對接，避免間隙導致泄漏
焊接特殊要求：兩管對接時，外徑偏差不應超過 0.05mm，否則需采用過渡接頭
2. 壁厚公差
通用標準：±10% 壁厚或 **±0.2mm**，取較大值
焊接密封優化：高純系統常用 **±5%~±8%**，保證焊接熔深均勻，避免局部過薄導致強度不足
薄壁管（<1mm）：通常采用 **±0.05mm** 絕對公差，而非百分比
3. 橢圓度（焊接密封關鍵幾何參數）
定義：同一截面最大與Z小外徑之差
工業級：≤**0.8%** 外徑
焊接密封專用：≤**0.5%** 外徑，確保焊槍均勻行走，焊縫成型一致
高純系統：≤**0.3%** 外徑，配合自動軌道焊接，實現零間隙密封
4. 直線度（影響安裝與焊接質量）
通用標準：≤1.0mm/m
焊接密封優化：≤0.5mm/m
高純 / 半導體系統：≤0.1mm/m，避免焊接時因管子彎曲導致的錯邊問題
5. 端面精度（直接影響焊接對接）
垂直度：管端與中心軸線夾角 **≤0.5°**，防止焊接時出現未焊透或焊瘤
平整度：表面粗糙度 Ra≤0.8μm，無毛刺、劃痕、凹坑等缺陷
切口偏差：端面傾斜 **≤0.1mm**，確保焊接時兩管完全貼合
三、焊接密封特殊要求
焊縫質量：
外部焊縫：應與管體表面齊平（HF 焊管），或余高≤0.3mm（TIG 焊）
內部焊縫：高純系統要求余高≤0.5mm，并需進行電解拋光處理，確保流體通暢無滯留
尺寸匹配：
焊接前必須檢查兩管外徑、壁厚偏差，確保在標準允許范圍內
不同批次或不同廠家管材焊接時，需額外確認尺寸一致性，偏差應≤0.03mm
四、標準選擇建議
表格
應用場景    推薦標準    核心公差要求
半導體 / 微電子高純氣體    ASME BPE    外徑 ±0.03mm，壁厚 ±5%，橢圓度≤0.3%
制藥 / 食品衛生級    ASTM A270/YB/T 6081    外徑 ±0.127mm，壁厚 ±10%，橢圓度≤0.5%
化工 / 石油工業    GB/T 12771/ASTM A269    外徑 ±1.0%，壁厚 ±10%，橢圓度≤0.8%
精密儀器 / 分析設備    定制精密級    外徑 ±0.02mm，壁厚 ±5%，橢圓度≤0.2%
五、總結
焊接密封不銹鋼 EP 管的尺寸精度偏差允許范圍，核心參數為外徑 ±0.02~±0.38mm、壁厚 ±5%~±10%、橢圓度≤0.3%~0.8%，具體數值需根據執行標準和應用場景確定。對于要求高密封性的焊接系統，建議優先選擇符合 ASME BPE 或 ASTM A270 標準的精密級 EP 管，并在焊接前進行尺寸預檢，確保偏差在允許范圍內，以保證焊接質量和系統長期可靠性。
