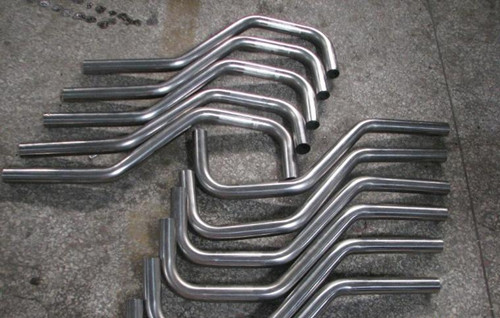

不銹鋼彎管因冷加工變形、表面應力集中、內壁不易處理等特點，鈍化膜易出現不均勻、脫落、白斑、發黃、鹽霧測試失效等問題。以下是分層次、全流程的解決方案，覆蓋從源頭到驗證的全環節。
一、常見質量問題及核心原因
表格
質量問題    典型表現    核心原因
膜層不均勻    彩虹色條紋、局部無膜、厚度差異大    前處理不徹底、鈍化參數波動、彎管內壁接觸不良、掛具設計不合理
膜層脫落 / 起皮    膜層成片剝離、附著力差    油污殘留、氧化皮未除凈、鈍化過度、后處理沖洗不徹底
白斑 / 泛白    表面白色沉淀物或斑點    鈍化液污染、氯離子超標、沖洗水硬度高、干燥不及時
發黃 / 發灰    失去金屬光澤、呈暗黃色    鈍化液老化、溫度過高、時間過長、酸洗過度
鹽霧測試失敗    短時間內出現紅銹、流痕銹    晶界貧鉻、局部膜層缺失、氯離子殘留、應力腐蝕敏感區
二、分階段解決方案
1. 彎管加工前預處理強化（解決 70% 基礎問題）
脫脂徹底化
采用堿性脫脂劑 + 超聲波清洗（頻率 28-40kHz），溫度 50-60℃，時間 15-30 分鐘，確保彎管內外壁無油污殘留
驗證方法：水浸潤試驗，表面水膜連續無斷裂為合格
氧化皮 / 游離鐵去除
輕度氧化：檸檬酸 (5-10%)+ 緩蝕劑，常溫浸泡 10-20 分鐘
重度氧化：硝酸 (10-15%)+ 氫氟酸 (0.5-2%) 混合酸，溫度 40-50℃，時間 5-15 分鐘，嚴格控制避免過腐蝕
彎管內壁：采用循環酸洗，確保酸液充分接觸所有表面
冷加工損傷修復
嚴重變形彎管：固溶處理 (1050℃保溫后急冷)，消除加工應力，恢復耐腐蝕性能
微裂紋處理：電解拋光預處理，去除表面微缺陷，提升鈍化膜均勻性 40%
2. 鈍化工藝精準控制（核心環節）
表格
工藝參數    推薦范圍    控制要點    彎管特殊處理
鈍化液選擇    硝酸 (5-20%) 或檸檬酸 (3-8%)    避免含氯鈍化液，優選環保型無鉻鈍化液    內壁采用循環鈍化，確保溶液流動均勻
溫度    20-50℃    波動控制在 ±2℃以內，夏季冷卻，冬季預熱    彎管處溫度略高 5℃，補償變形區反應差異
時間    10-60 分鐘    按壁厚調整，薄壁 (≤2mm) 10-20 分鐘，厚壁 (>2mm) 30-60 分鐘    變形區適當延長 5-10 分鐘
pH 值    2-3    定期檢測，及時補加鈍化劑或調整酸堿度    內壁循環液單獨監測，避免局部 pH 失衡
攪拌方式    機械攪拌 + 壓縮空氣鼓泡    確保溶液均勻，避免局部濃度差異    彎管內部安裝專用導流裝置，促進溶液循環
鈍化方式優化
普通彎管：浸漬鈍化，注意避免工件疊放，采用專用掛具使各面均勻接觸溶液
復雜彎管 / 厚壁彎管：超聲波輔助鈍化，提升膜層均勻性，尤其適合內壁處理
高精度要求：電化學鈍化，控制電流密度 3-5A/dm2，膜層更致密，抗點蝕性能提升
3. 后處理精細化（決定膜層Z終質量）
中和處理：鈍化后立即用碳酸鈉 (5-10%) 或氫氧化鈉 (3-5%) 溶液中和，時間 5-10 分鐘，去除殘留酸液
多級純水沖洗
第一級：去離子水 (電導率 < 50μS/cm) 沖洗，時間≥10 分鐘，確保無藥劑殘留
第二級：超純水 (電導率 < 10μS/cm) 終洗，氯離子含量 < 25mg/L，避免膜層腐蝕
彎管內壁：采用高壓沖洗(0.3-0.5MPa)，確保管內無積水殘留
干燥處理
采用梯度升溫干燥(40℃→60℃→80℃)，避免溫差過大導致膜層開裂
彎管內部：用無油壓縮空氣吹干，防止內壁水漬殘留形成白斑
4. 彎管特殊處理技術（針對性解決方案）
變形區強化處理
冷彎后進行局部噴砂(粒度 80-120 目)，去除表面拉伸層，增加鈍化膜附著力
對變形嚴重區域進行二次鈍化，確保膜層厚度達標
內壁處理專用技術
小口徑彎管：采用泡沫海綿塞 + 鈍化液填充法，確保內壁全面接觸鈍化液
大口徑彎管：循環泵系統強制鈍化液在管內循環流動，流量≥0.5m/s，避免局部滯留
應力消除處理
所有彎管鈍化前進行去應力退火(300-400℃，保溫 1-2 小時)，降低冷加工應力，減少應力腐蝕風險
雙相不銹鋼彎管：鈍化后進行低溫回火，穩定相結構，提升膜層穩定性
5. 質量控制與驗證體系（確保長期穩定）
膜層質量檢測
藍點試驗：滴加鐵氰化鉀溶液，30 秒內無藍點為合格，檢測膜層完整性
厚度檢測：理想鈍化膜厚度 0.8-2μm，用渦流測厚儀檢測，確保各區域均勻
成分分析：EDS 檢測 Cr/O 原子比≥1:3，Fe 含量 < 5%，保證膜層富鉻特性
鹽霧測試：中性鹽霧 (NSS) 測試≥48 小時無紅銹，嚴苛環境≥72 小時
工藝過程控制
建立鈍化液定期檢測制度：每日檢測濃度、pH 值、鐵離子含量，鐵離子超標 (>5g/L) 及時更換
彎管鈍化專項記錄：記錄各批次鈍化參數、檢測結果，建立追溯體系
環境控制：鈍化車間濕度≤50%，避免氯離子、硫化物污染，配備獨立通風系統
三、常見問題快速解決方案對照表
表格
問題    緊急處理方法    長期預防措施
膜層脫落    重新脫脂→酸洗→活化→鈍化，縮短鈍化時間 30%    建立前處理質量標準，增加水浸潤測試環節
白斑 / 泛白    超純水沖洗→熱風干燥→重新鈍化    改用去離子水沖洗，控制沖洗水電導率 < 50μS/cm
鹽霧測試失敗    固溶處理→重新鈍化→加強后處理    選用超低碳不銹鋼 (如 316L)，避免 450-850℃敏化溫度
內壁無膜    采用循環鈍化 + 高壓沖洗    改進掛具設計，確保彎管內壁溶液充分接觸
彩虹色條紋    調整鈍化溫度至 25℃，縮短時間 10 分鐘    安裝鈍化槽溫度控制系統，波動控制在 ±1℃
四、總結與實施建議
全流程控制：從彎管加工→前處理→鈍化→后處理→檢測，每個環節嚴格把關，建立標準化作業程序 (SOP)
彎管特性適配：針對冷加工變形、內壁難處理等特點，采用專用工藝 (如循環鈍化、超聲波輔助、局部強化)
材料選型優化：高要求環境優先選用 316L、2205 雙相鋼等耐蝕性更強的材料，從源頭降低質量風險
持續改進：定期分析質量問題，優化工藝參數，建立質量追溯體系，實現閉環管理
通過以上系統化解決方案，可顯著提升不銹鋼彎管鈍化膜質量，確保其在各種工況下具備優良的耐腐蝕性能，延長使用壽命。
