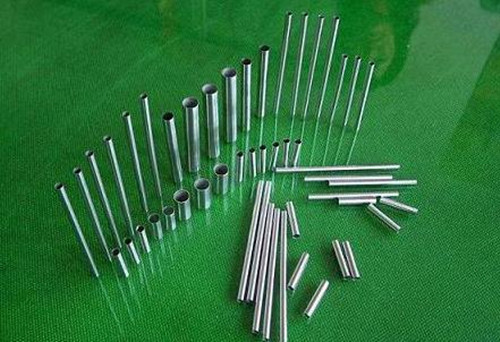

不銹鋼精密管焊縫的無損檢測（NDT）方法主要包括五大常規方法和一些先進技術，選擇時需結合精密管壁厚薄、尺寸精度高、表面質量要求嚴的特點，以及缺陷類型（表面 / 近表面 / 內部）、檢測效率和成本等因素綜合考慮。
一、五大常規無損檢測方法
1. 射線檢測（RT）- 內部體積型缺陷檢測首選
原理：利用 X 射線或 γ 射線穿透焊縫，不同密度和厚度的物質對射線衰減不同，通過膠片或數字成像顯示內部缺陷影像
適用缺陷：氣孔、夾渣、未焊透、未熔合等體積型缺陷，可直觀顯示缺陷形狀、大小和位置
優點：結果直觀、可永久記錄、對體積型缺陷檢出率高
缺點：對面積型缺陷（如裂紋）敏感性較低、有輻射危害、檢測成本較高、對薄壁管需特殊工藝
標準：ISO17636-1:2022、GB/T3323-2005、ASTME94-22
精密管應用要點：推薦使用數字射線成像（DR/CR），減少膠片處理時間，提高檢測精度，適合直徑≥20mm、壁厚≥1mm 的精密管
2. 超聲波檢測（UT）- 面積型缺陷檢測優勢明顯
原理：向焊縫發射高頻超聲波（通常 > 1MHz），通過分析缺陷反射回波信號判斷內部結構完整性
適用缺陷：裂紋、未熔合、未焊透等面積型缺陷，可精確測量缺陷深度和位置
優點：無輻射、檢測成本低、對裂紋敏感性高、可檢測厚壁和薄壁管
缺點：對體積型缺陷檢出率低于 RT、需要耦合劑、對操作人員技術要求高、結果不可直接記錄
標準：ISO17640:2018、ASME Section V、ASTM E0273-25
精密管應用要點：薄壁管推薦使用聚焦探頭或雙晶探頭，相控陣超聲（PAUT）技術可提高檢測效率和精度，適合壁厚 0.5-50mm 的精密管ISO
3. 滲透檢測（PT）- 表面開口缺陷檢測通用方法
原理：利用毛細管作用，熒光或著色滲透劑滲入焊縫表面微小裂紋、針孔等開口缺陷，經清洗、顯像后形成可見缺陷痕跡
適用缺陷：表面開口裂紋、針孔、咬邊、疏松等，不受材料磁性限制，適用于奧氏體不銹鋼等非磁性材料
優點：操作簡單、成本低、檢測靈敏度高（可達 0.1μm 級）、無電磁干擾
缺點：只能檢測表面開口缺陷、對表面粗糙度有要求（需打磨至 Ra≤1.6μm）、檢測后需徹底清洗
標準：ISO3452:2013、ASTME165/E165M-23、GB/T18851.1-2022
精密管應用要點：推薦使用熒光滲透檢測（FPI），配合紫外線燈，檢測靈敏度比著色滲透（DPI）高 3-5 倍，適合所有材質精密管的表面檢測
4. 磁粉檢測（MT）- 鐵磁性材料表面缺陷檢測
原理：鐵磁性材料在強磁場中磁化，表面缺陷處形成漏磁場，吸附磁粉形成可見缺陷痕跡
適用缺陷：表面及近表面裂紋、夾雜、氣孔等，僅適用于鐵素體、馬氏體等磁性不銹鋼，不適用于奧氏體不銹鋼
優點：檢測靈敏度高、操作簡單、成本低、結果直觀
缺點：受材料磁性限制、對表面粗糙度有要求、檢測后需退磁處理
標準：ISO17638:2016、GB/T15822-2005、ISO4987:2020
精密管應用要點：使用干法或濕法治磁粉，推薦使用熒光磁粉，適合磁性不銹鋼精密管的表面及近表面檢測，檢測后必須徹底退磁（剩磁 < 2mT）
5. 渦流檢測（ET）- 表面及近表面缺陷快速檢測
原理：基于電磁感應，通過測量焊縫中渦流變化（阻抗或感應電壓）檢測表面及近表面缺陷
適用缺陷：表面及近表面裂紋、針孔、夾雜、壁厚變化等，適用于導電材料，包括所有不銹鋼類型
優點：非接觸檢測、檢測速度快、適合自動化檢測、對表面油污不敏感
缺點：檢測深度有限（通常≤2mm）、對缺陷定性能力較弱、易受工件形狀和材質影響
標準：ISO15549:2019、GB/T7735-2016、ASTM E2435-20
精密管應用要點：使用旋轉探頭或陣列探頭，適合直徑≥6mm、壁厚≤3mm 的精密管，可實現 100% 在線檢測，特別適用于焊接生產線質量控制
二、先進無損檢測技術（精密管專用）
表格
檢測方法    原理    適用場景    優勢
相控陣超聲檢測（PAUT）    多晶片探頭通過電子控制產生不同角度超聲波束，實現焊縫多角度、多方向檢測    復雜焊縫、薄壁精密管、需要精確測量缺陷尺寸的場合    檢測效率高、缺陷定位精度高、可生成 3D 圖像、適合自動化檢測ISO
超聲相控陣 + TOFD    PAUT 用于缺陷定位，TOFD（衍射時差法）用于精確測量缺陷高度    要求嚴格的焊縫質量控制，如航空航天、核工業用精密管    缺陷定量精度高、檢測可靠性高、可檢測極小裂紋（≥0.1mm）ISO
渦流陣列檢測（ECA）    多通道渦流探頭同時檢測多個位置，提高檢測效率和覆蓋范圍    大批量精密管焊縫檢測、在線質量控制    檢測速度極快、覆蓋范圍廣、適合自動化生產線、可檢測復雜形狀焊縫
工業內窺鏡檢測    通過插入式探頭直接觀察焊縫內部表面狀態    無法進行 RT/UT 檢測的小直徑精密管（≤15mm）、焊縫內部表面質量檢查    直觀觀察、操作靈活、對工件無損傷、可記錄檢測圖像
三、不銹鋼精密管焊縫無損檢測方法選擇指南
表格
缺陷類型    推薦檢測方法    不推薦方法    備注
表面開口缺陷（裂紋、針孔）    PT、ET、MT（磁性材料）    RT、UT（單獨使用）    PT 適合所有材質，ET 適合快速檢測，MT 僅適用于磁性不銹鋼
近表面缺陷（≤2mm）    ET、PAUT、MT（磁性材料）    RT（靈敏度低）    ECA 適合大批量檢測，PAUT 適合復雜焊縫
內部體積型缺陷（氣孔、夾渣）    RT、PAUT    PT、ET（無法檢測）    RT 結果直觀，PAUT 無輻射危害
內部面積型缺陷（裂紋、未熔合）    UT、PAUT、TOFD    RT（靈敏度低）    TOFD 對裂紋高度測量精度Z高
薄壁精密管（壁厚≤1mm）    PAUT、DR、ET    傳統 UT（耦合困難）、RT（曝光時間長）    推薦使用聚焦探頭和高頻率超聲波（≥10MHz）
小直徑精密管（直徑≤15mm）    工業內窺鏡、ET、PT    RT（幾何條件限制）、UT（探頭無法放置）    內窺鏡可直接觀察內部表面質量
四、不銹鋼精密管焊縫無損檢測關鍵要點
表面處理要求：PT/MT/ET 檢測前必須徹底清理焊縫表面，去除油污、氧化皮、焊渣等，表面粗糙度 Ra≤1.6μm
檢測時機選擇：
表面檢測（PT/MT/ET）：可在焊接完成后立即進行，或在熱處理后進行
內部檢測（RT/UT）：應在焊接完成并冷卻至室溫后進行，對于有延遲裂紋傾向的材料，應在焊接完成 24 小時后進行
標準符合性：檢測方法和驗收標準應符合產品技術要求和相關國家標準，如 ISO17636、ISO17640、GB/T3323 等
檢測人員資質：所有無損檢測人員必須持有相應方法的無損檢測資格證書，如 ISO9712、GB/T9445 等
五、總結
不銹鋼精密管焊縫無損檢測應根據缺陷類型、管材材質、壁厚、直徑、生產批量等因素選擇合適的檢測方法。對于重要應用場合（如航空航天、食品醫藥、核工業），推薦采用多種檢測方法組合，如PT+ET+PAUT，以提高檢測可靠性，確保焊縫質量符合要求。
