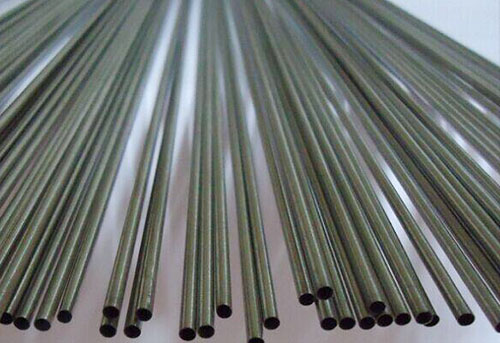

航空不銹鋼毛細管熱脹冷縮問題需從材料匹配、熱補償設計、密封結構優化、安裝工藝、質量驗證五維協同解決，核心是消除熱應力、吸收熱位移、保證密封可靠性，同時滿足航空輕量化、高可靠、極端溫變（-196℃~+1200℃）的嚴苛要求。
一、材料匹配：從源頭降低熱變形風險
1. 毛細管本體材料選型
表格
材料牌號    熱膨脹系數 (20~100℃)    適用溫區    航空應用場景
304/316 奧氏體不銹鋼    ~17.2×10??/K    -196℃~+870℃    常規航空液壓 / 燃油管路
310S 不銹鋼    ~17.0×10??/K    -196℃~+1100℃    高溫燃?xì)廨啓C(jī)管路
NS3102 高溫合金    ~12.0×10??/K    -196℃~+1200℃    極端高溫航空部件
Inconel625 鎳基合金    ~12.8×10??/K    -253℃~+650℃    低溫高壓航空系統
關鍵要點：優先選奧氏體不銹鋼，低溫下無脆性；高溫場景用鎳基合金或高溫合金，匹配熱膨脹系數，減少與連接部件的熱失配。
2. 異種材料連接的過渡材料
當毛細管與玻璃、陶瓷、鈦合金等連接時，需用熱膨脹系數匹配的過渡材料：
可伐合金 (4J29/4J32)：α≈4.5~7.0×10??/K，與玻璃 / 陶瓷封接，再釬焊至不銹鋼
4J50/4J52 精密合金：與封接材料膨脹曲線平行，封接界面熱應力低于屈服強度 30%
雙相不銹鋼：過渡連接不銹鋼與碳鋼，避免 100℃溫差下 0.7% 的長度差應力
二、熱補償設計：主動吸收熱位移，避免結構變形
1. 微型波紋管補償器（航空首選）
結構：薄壁不銹鋼 (304/316L) 環形波紋，軸向補償量 ±0.5~5mm，角向補償 ±3°
航空適配：
真空級泄漏率＜1.0×10??Pa?m3/s，滿足航空液壓 / 燃油系統密封要求
工作溫區 - 196℃~+450℃，適配極端溫變
多層波紋管疊加提升補償量，輕量化設計適配航空減重需求
設計要點：補償量≥計算熱位移 ×1.2 安全裕度；高溫選耐熱合金，低溫防脆斷
2. 柔性膨脹回路
結構：采用 “L/Z 形彎管” 或 “Ω 形彎管”，利用彈性變形吸收熱位移
適用場景：長直毛細管段，空間允許且壓降要求不高的航空管路
優勢：無運動部件，可靠性高，維護成本低
3. 滑動支架與間隙預留
滑動支架：毛細管一端固定，另一端可滑動，預留軸向伸縮間隙（2~5mm），避免剛性固定產生熱應力
間隙設計：法蘭連接預留 2~5mm 間隙，焊接連接在相鄰直管段加伸縮節
密封措施：滑動部位用金屬纏繞墊片或聚四氟乙烯填料，保證密封同時允許滑動
4. 套筒式 / 球形補償器（大位移場景）
套筒式：填料函密封滑動補償，補償量 ±25mm，適用于大口徑毛細管
球形：球面相對轉動吸收角向位移，三維補償能力強，適用于復雜航空管路
注意：航空高壓場景慎用，需匹配壓力等級與密封可靠性
三、密封結構優化：確保熱變形下的密封可靠性
1. 航空級密封接頭選型
表格
接頭類型    密封原理    熱變形適配性    航空應用
雙卡套接頭    內外卡套咬合，自適應微小變形    高，可吸收 ±0.2mm 位移    液壓 / 燃油系統
球面萬向法蘭    球面密封 + 小角度偏轉 (±3°)    高，補償熱錯位    真空 / 高壓系統
金屬硬密封接頭    錐面 / 球面金屬接觸，焊接密封    極高，無密封失效風險    極端溫變 / 高可靠系統
釬焊密封    高溫釬焊形成冶金結合    極高，適用于固定連接    精密傳感器 / 毛細管封接
2. 密封材料選擇
高溫場景：金屬纏繞墊片 (石墨 / 鎳基合金填料)、紫銅墊片，耐溫＞800℃
低溫場景：聚四氟乙烯 (PTFE)、氟橡膠，低溫下保持彈性，避免脆裂
真空場景：無氧銅墊片、金墊片，泄漏率＜1.0×10?1?Pa?m3/s
3. 密封結構設計要點
預緊力控制：根據材料熱膨脹系數計算預緊力，熱變形時保持密封面比壓≥10MPa
一體化封接：毛細管與連接件采用釬焊 / 激光焊接，形成整體結構，消除密封面熱位移
應力釋放槽：在密封件根部設計應力釋放槽，避免熱應力集中導致密封失效
四、安裝工藝優化：減少熱應力積累
1. 管路布局優化
避免長距離直線鋪設，采用彎曲段分散熱應力
合理規劃走向，減少與高溫部件的熱耦合，降低溫差
毛細管與支撐件間加隔熱墊(陶瓷 / 耐高溫橡膠)，減少熱傳導
2. 焊接工藝控制
熱輸入控制：采用激光焊接 / 氬弧焊，小電流、快速焊接，避免局部過熱變形
分段冷卻：焊接后立即用壓縮空氣 / 液氮分段冷卻，減少整體熱變形
多層焊接：薄壁毛細管采用多層焊接，每層厚度≤0.2mm，降低變形風險
3. 支架安裝規范
滑動支架與毛細管間加耐磨襯套(聚四氟乙烯 / 不銹鋼)，減少摩擦損傷
固定支架采用彈性懸掛設計，吸收熱位移，避免剛性約束
支架間距按毛細管直徑與材質計算，避免下垂變形
五、質量控制與驗證：確保長期可靠性
1. 熱循環測試
模擬航空極端溫變（-196℃~+1200℃），進行 1000~10000 次熱循環測試
檢測指標：泄漏率、變形量、密封面完整性、材料疲勞強度
合格標準：泄漏率＜1.0×10??Pa?m3/s，變形量≤設計值，無裂紋 / 密封失效
2. 有限元分析 (FEA) 優化
采用 ANSYS/Abaqus 建立毛細管 - 連接件 - 支架整體模型，模擬熱變形與應力分布
優化參數：波紋管波數 / 波高、彎曲段半徑、支架位置、預緊力
拓?fù)鋬?yōu)化：在滿足強度 / 剛度前提下，輕量化設計，適配航空減重需求
3. 材料與工藝驗證
毛細管材質需符合 ASTM A269/ASTM B44 等航空標準，嚴格控制尺寸公差（±0.01mm）
密封件 / 補償器需通過航空級耐壓、耐溫、耐腐蝕測試
焊接接頭采用CT 掃描 / 滲透檢測，確保無焊接缺陷
六、典型航空應用方案示例
低溫液壓系統：316L 不銹鋼毛細管 + Inconel625 微型波紋管補償器 + 雙卡套接頭，熱循環 10000 次無泄漏，補償量 ±2mm
高溫燃?xì)廨啓C(jī)：NS3102 毛細管 + 金屬硬密封接頭 + 滑動支架，工作溫度 1100℃，熱變形控制在 0.1mm 內
真空傳感器：304 毛細管 + 可伐合金過渡件 + 釬焊密封，泄漏率＜5×10?11Pa?m3/s，適配 - 196℃~+200℃溫變
總結
解決不銹鋼毛細管航空熱脹冷縮問題的核心是 **“匹配 + 補償 + 密封 + 控制”**：通過材料匹配降低熱失配，用微型波紋管 / 膨脹回路吸收熱位移，以航空級密封結構保證密封可靠性，配合優化安裝工藝與嚴格驗證，Z終實現極端溫變下的穩定運行。
