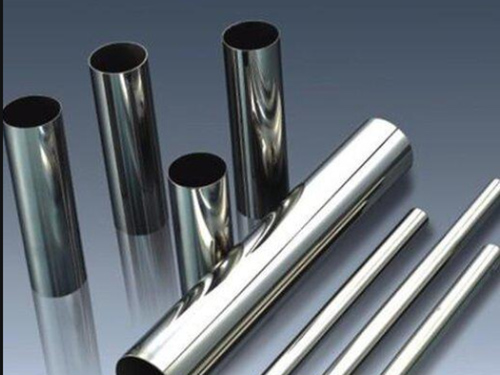

不銹鋼 BA 管 (光亮退火管) 表面粗糙度檢測主要采用以下三類方法，這些方法均遵循國際和國家標準，可精確測量 BA 管的鏡面級光滑表面 (Ra≤0.1~0.4μm)。
一、接觸式測量法 (觸針法)
原理：金剛石觸針以恒定壓力 (約 0.75mN) 劃過被測表面，記錄垂直位移變化，計算粗糙度參數。
主要儀器：
便攜式粗糙度儀 (如 Mitutoyo SJ-410)：適合現場快速檢測
分體式粗糙度儀 (如 BC-600)：可進入狹窄內腔測量，特別適合 BA 管內壁檢測
高精度輪廓儀 (Taylor Hobson Talysurf 系列)：精度可達納米級
操作流程：
樣品清潔：去除油污、雜質
儀器校準：使用標準樣塊
設置參數：選擇適當?shù)娜娱L度和評定長度 (通常為 5 倍取樣長度)
測量：觸針沿垂直于加工紋理方向掃描，速度≤0.5mm/s
數據處理：計算 Ra、Rz 等參數
適用范圍：Ra 0.025~6.3μm，適合 BA 管內外表面常規檢測
優勢：精度高、成本較低、操作簡便、數據直觀
局限：可能劃傷超光滑表面，不適合軟質材料
二、非接觸式光學測量法
1. 光學干涉法
原理：利用光的干涉原理，通過分析反射光的相位差測量表面微觀起伏
儀器：白光干涉儀 (如 Bruker ContourGT-K)、激光干涉儀
精度：垂直分辨率可達 0.01nm，適合 BA 管鏡面級表面 (≤0.1μm) 測量
特點：無損檢測，可獲取三維形貌信息，適用于不允許接觸的精密表面
2. 激光掃描 / 共聚焦顯微鏡法
原理：激光束聚焦于被測表面，通過反射光分析表面形貌
儀器：激光共聚焦顯微鏡 (如 Keyence VK-X1000)
優勢：可觀察微觀細節，測量范圍廣，適用于 BA 管內外表面粗糙度和缺陷檢測
3. 光切法
原理：窄光束以一定角度照射表面，通過顯微鏡觀察光切圖像測量表面粗糙度
儀器：光切顯微鏡 (JSG 型、9J 型)
適用：車削、銑削等加工的金屬表面，也可用于 BA 管外表面檢測
三、比較法
1. 表面粗糙度樣塊比較法
操作：將被測表面與已知粗糙度值的標準樣塊對比，通過視覺或觸覺判斷
標準：ISO 8503-1:2022《表面輪廓比較樣塊法》
適用：BA 管現場快速檢驗，精度要求不高的場合
局限：主觀性強，精度依賴經驗，僅能判斷大致范圍
2. 顯微鏡比較法
操作：用比較顯微鏡同時觀察被測表面和標準樣塊的放大圖像進行對比
精度：可檢測 Ra<0.32μm 的表面，適合 BA 管外表面檢測
四、BA 管專用檢測技術
1. 內壁粗糙度測量方案
分體式探頭技術：使用特制探頭 (如 BC-600 分體式粗糙度儀 + 專用探頭)，可深入小管徑 (≥6mm) BA 管內部測量
內窺鏡輔助測量：結合內窺鏡定位，確保測量位置準確，特別適合制藥、半導體行業的高純 BA 管
2. 超高精度檢測方案
原子力顯微鏡 (AFM)：適用于 Ra<0.1μm 的超光滑表面 (如半導體級 BA 管)，可測量納米級粗糙度
檢測標準：ASTM E2859《用原子力顯微鏡測量表面粗糙度的標準方法》
五、執行標準匯總
標準編號    標準名稱    適用范圍
ISO 4287    表面粗糙度參數定義和測量    BA 管粗糙度參數定義
ISO 8503-1    表面輪廓比較樣塊法    BA 管樣塊比較檢測
ASTM E1127    表面輪廓光學分析方法    BA 管光學測量
ISO 25178-2    非接觸式表面形貌測量    BA 管 3D 形貌分析
GB/T 1031    表面粗糙度參數及其數值    BA 管粗糙度參數評定
GB/T 10610    表面粗糙度輪廓法測量規則    BA 管測量操作規范
六、檢測流程要點
樣品準備：
徹底清潔：去除油污、水漬、指紋等污染物
確保表面干燥
測量參數選擇：
評定長度：一般取 5 倍取樣長度 (0.8~2.5mm)
測量方向：垂直于 BA 管加工紋理方向
測量次數：同一表面至少測 3 次，取平均值
結果判定：
對比技術要求：BA 管通常要求 Ra≤0.1~0.4μm
評估均勻性：各測量點差值應在允許范圍內 (精密級≤±10%)
總結
不銹鋼 BA 管表面粗糙度檢測采用接觸式測量(首選方法)、非接觸式光學測量(適用于高精度要求) 和比較法(快速檢驗) 三大類技術。根據 BA 管的鏡面級光滑特性 (Ra≤0.1~0.4μm)，應優先選擇高精度儀器，如分體式粗糙度儀 (內壁) 或光學干涉儀 (超光滑表面)，并嚴格按照 ISO 4287 等標準執行。
檢測方法選擇建議：
常規檢測：接觸式粗糙度儀 (如 Mitutoyo 系列)
內壁檢測：分體式粗糙度儀 + 專用探頭
超精密檢測：光學干涉儀或激光共聚焦顯微鏡
現場快速篩查：表面粗糙度樣塊比較法
